![[list:title]](/uploads/allimg/180720/1-1PH00HZ3.jpg)

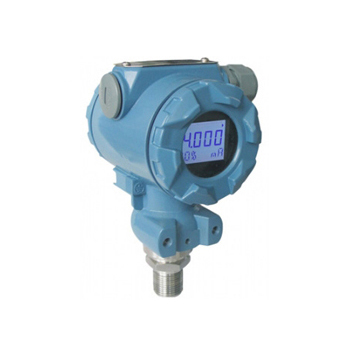

JP-DBS系列擴散硅壓力變送器是的采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。可測量液體、氣體、蒸氣等介質的壓力，以及與壓力有比例關系的液位、流量等數據。
壓力變送器是由被測介質的壓力直接作用于傳感器的膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體/擴散硅上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。
JP-DBS系列擴散硅壓力變送器是直接安裝式變送器，無需引壓管，可直接安裝在管道及設備上。安裝方式有螺紋式及法蘭式，特殊介質可加隔離膜片，高溫介質可在安裝冷凝圈的基礎上在儀表接口與表頭之間加裝散熱器。
一、主要技術指標：
1．量程范圍：-0.1～100MPa；
2．精度等級：±0.5%；
3．非線性誤差：0.5級≤±0.5%F·S；
4．滯后誤差：≤±0.3%FS；
5．輸出特性：
①0～10mA輸出，負載電阻0～1.5KΩ；
②4～20mA輸出，負載電阻0～600Ω；
③恒流輸出內阻大于10MΩ；
④二線制4-20mA輸出：標準供電DC24V；
6.防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6。
二、308系列壓力變送器外形尺寸圖及接線圖

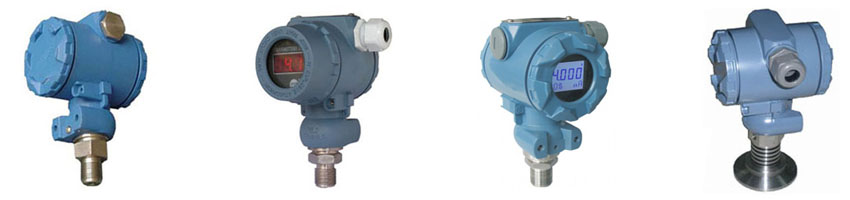

三、308系列壓力變送器實物分類圖：
四、壓力變送器選型表：
| JP-DBS | 壓力變送器（簡易式擴散硅傳感器） | ||||||||
| 量程 | A | 0-5KPa-20KPa | E | 0-0.7MPa-3.5MPa | |||||
| B | 0-20KPa-70KPa | F | 0-2.0MPa-7MPa | ||||||
| C | 0-70KPa-350KPa | G | 0-7MPa-35MPa | ||||||
| D | 0-200KPa-700KPa | H | 0-20MPa-100MPa | ||||||
| 顯示方式 | 1 | 無顯示 | |||||||
| 2 | 數碼管顯示 | ||||||||
| 3 | 液晶顯示 | ||||||||
| 安裝方式 | M | M20*1.5外螺紋 | |||||||
| P | 齊平膜片（隔膜型） | ||||||||
| O | 其它規格（請標注） | ||||||||
| 輸出信號 | E | 4～20mA兩線制（DC 24V） | |||||||
| K | 0～20mA | ||||||||
| M | 用戶約定 | ||||||||
| 防爆要求 | 0 | 非防爆 | |||||||
| i | 本安型iaⅡCT6 | ||||||||
| d | 隔爆型dⅡBT4 | ||||||||
| 附加選項 | Z | 阻尼調整 | |||||||
| Q | 遷移 | ||||||||
| A | 絕壓測量 | ||||||||
| F | 負壓測量 | ||||||||
| C | 選用陶瓷傳感器 | ||||||||
| S | 散熱器及過程連接件 | ||||||||
| Y | 用戶約定 | ||||||||
