簡介
采用激光修正、溫度補償、模擬信號智能處理等先進技術和工藝，具有精度高、可靠性好、響應速度快、性能穩定等特性。該產品結構簡單，安裝、使用、維修方便，是新一代的化工防腐壓力檢測、控制儀表，抗干擾能力強，適合于遠距離的信號傳輸，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、制藥、電力、輕工等領域，實現對有腐蝕性的液體、氣體、蒸汽壓力/絕壓/真空的測量和控制。
用途
單法蘭壓力變送器輸出：二線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。

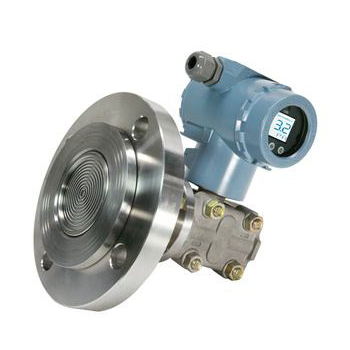

電源電壓：工作狀態：10.5～42V DC 數字通訊：16.4～42V DC 本 安 型：16.4～30V DC 負載(輸出信號代碼為D和E時)：工作狀態：0～1335Ω 數字通訊：250～600ΩHR-3051LT單法蘭壓力變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。 Lt型液位變送器采用標準的法蘭進行安裝聯接。
性能和參數
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC
量 程 比：10：1或100比1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智能放大器）
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa,±0.1%大量程限值或±0.25%大量程限值(量程代號為3),在管道壓力下通過調零給予校正。
HP類零位誤差：±0.5%大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg（不包括附件）
主要特點
·測量對象：開口或密封容器的液位。
·液位測量精度0.25%。
·測量范圍：6kPa~2000kPa。
·3-，4-英寸平膜片式或伸出式膜片。
·多種灌充液選擇，可滿足各種應用要求。
·阻尼可調。
·接液位材料：不銹鋼、哈氏合金C-276和鉭。
工作原理
工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室傳感器中 心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對于GP表壓變送器，大氣壓力如同施加在傳感膜片的低壓側一樣）。AP絕壓變送 器，低壓側始終保持一個參考壓力。傳感膜片的大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路 線性地轉換成4～20mA DC的二線制電流、電壓或數字HART輸出信號。
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號填寫清楚、準確無誤。
3）如有正負遷移，注明遷移量數值。
4）差壓變送器如需配三閥組，需另行注明。
5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6）如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7）接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
8）無特殊注明，出廠時灌充液為硅油
