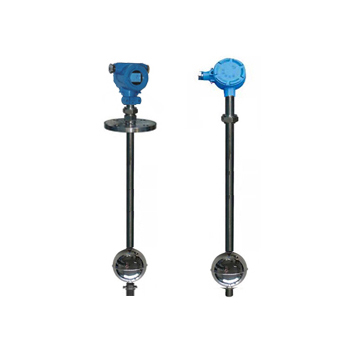

JP-UQZ浮球液位計是一種插入式液位儀表。由磁干簧管、電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出，以實現對液位信號的傳送或控制。
浮球液位計適用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，廣泛應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。
一、磁浮球液位計技術參數：
1.測量范圍 L1：300～6000mm；
2.額定工作壓力：≤1.6MPa；
3.液位計材質：321、304、316、316L；
4.工作溫度范圍：≤；80℃
5.連接法蘭：DN80～DN150；
6.防護等級：IP65；
7.防爆等級：ExibⅡCT5(本安)；
8.ExdⅡCT5(隔爆)；
9.輸出電流：4～20mA；
10.負載電阻：500Ω；
11.工作電源：24V.DC；
二、浮球液位計的特點:
1、安裝方便，使用前經調試后，以后不需要再調試；
2、可進行二種不同密度介質的界面測量；
3、能有效克服懸浮物、泡沫等形成的假液位；
4.浮球經配重可測兩種液體的介面；
5.可靠性高成本低、穩定可靠，重復性好。

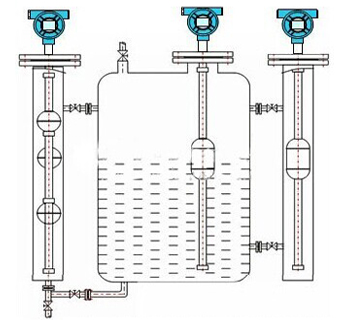

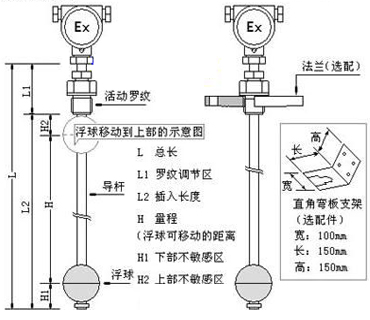

三、浮球液位計外形尺寸圖及安裝示意圖：
 |
 |
四、浮球液位計選型表：
| 代 碼 | 說 明 | |||||
| JP-UQZ | 浮球液位計 | |||||
| 顯示方式 | 無 | 無表頭顯示 | ||||
| M | 帶表頭顯示 | |||||
| H | 表頭顯示+HART協議 | |||||
| 安裝方式 | D | 法蘭安裝 | ||||
| F | 螺紋安裝 | |||||
| 儀表材質 | C | 304不銹鋼 | ||||
| P | 316不銹鋼 | |||||
| T | 鈦 | |||||
| F | PP | |||||
| PF | 不銹鋼包PTFE | |||||
| 訂貨長度 | 口口口 | 法蘭或者螺紋以下長度 | ||||
| 需標注數據 | B1 | 需標注操作溫度 | ||||
| B2 | 需標注操作壓力 | |||||
| B3 | 需標注介質比重 | |||||
| B4 | 螺紋或者法蘭的規格 | |||||
