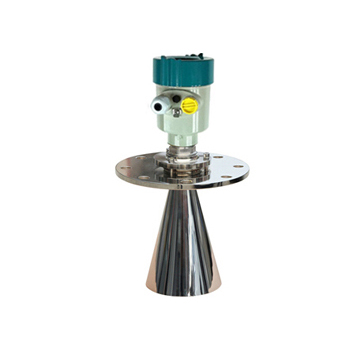

JP-LD54雷達物位計
產品優勢：
合作客戶：
JP-LD54雷達物位計采用了6.8G發射頻率，天線為喇叭口，可測量對象為固體塊狀料及顆粒狀料，特別是粉狀物料。高測量量程為30米，安裝方式為萬向節法蘭。
JP-LD雷達物位計是的一種基于時間行程原理的物位測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出脈沖信號，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。因此，雷達液位計可以用于反應釜、固體料倉等一些復雜環境的物位測量。
一、工作原理：
雷達物位計天線發射較窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。
二、產品特點：
1、天線尺寸小，便于安裝；非接觸雷達，無磨損。
2、幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
3、嚴重粉塵環境對高頻物位計工作影響不大。
4、波長更短，對在傾斜的固體表面有更好的反射。
5、波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
6、測量盲區更小，對于小罐測量也會取得良好的效果。
7、高信噪比，即使在波動的情況下也能獲得更優的性能。
8、高頻率，是測量固體和低介電常數介質的佳選擇。
三、技術參數：
測量對象：固體塊狀料、顆粒狀料、粉狀料
測量范圍：30米
過程連接：萬向法蘭
介質溫度：-40～250℃
過程壓力：-0.1～0.3MPa
精 度：±10mm
頻率范圍：6.8GHz
防爆等級：ExiaⅡCT6
防護等級：IP67
信號輸出：4～20mA/HART(兩線/四線）
四、雷達液位計結構尺寸圖：
| 外型 |
 |
 |
 |
| 編號 | L | M | P |
| 材質 | PP/PTFE法蘭 | 不銹鋼法蘭 | 不銹鋼萬向節法蘭 |
| 特點 | 耐腐蝕 | 高溫/高壓 | 高溫/常壓 |
六、天線的選擇：
| 外型 |
 |
 |
 |
 |
 |
 |
| 編號 | 51 | 52 | 53 | 54 | 55 | 56 |
| 材質 | PTFE | PTFE | 不銹鋼 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 量程 | 20米 | 20米 | 30米 | 30米 | 20米 | 30米 |
| 特點 | 耐腐蝕 | 耐腐蝕 | 高溫常壓 | 強粉塵 | 低介電常數 | chao高溫 |
七、雷達物位計選型表：
| 代 碼 | 說 明 | |||||||
| JP-LD | 智能雷達物位計 | |||||||
| 頻 率 | 5 | 6.8G低頻雷達物位計 | ||||||
| 天線形式 | 1 | 棒式天線螺紋安裝 | ||||||
| 2 | 棒式天線法蘭安裝 | |||||||
| 3 | 喇叭口天線法蘭安裝 | |||||||
| 4 | 喇叭口天線萬向法蘭 | |||||||
| 5 | 導波管天線法蘭安裝 | |||||||
| 6 | 喇叭口天線帶高溫散熱器 | |||||||
| 安裝方式 | W | 螺紋，G1 1/2A，1 1/2NPT | ||||||
| L | PTFE法蘭（DN80/DN100/DN150） | |||||||
| M | 不銹鋼法蘭（DN80/DN100/DN150） | |||||||
| P | 不銹鋼萬向節法蘭（DN80/DN100/DN150） | |||||||
| 容器接管 | 0 | 無 | ||||||
| 1 | 50mm | |||||||
| 2 | 100mm | |||||||
| 3 | 150mm | |||||||
| 4 | 200mm | |||||||
| 密封過程溫度 | P | -40~150℃普通密封連接 | ||||||
| G | -60~400℃高溫帶散熱片連接 | |||||||
| 工作壓力 | 0 | 常壓 | ||||||
| 1 | 1.6MPa | |||||||
| 2 | 2.5MPa | |||||||
| 3 | 4.0MPa | |||||||
| 線制及輸出信號 | 2 | 二線制DC24V,4~20mA+HART | ||||||
| 3 | 三線制DC24V,4~20mA | |||||||
| 測量范圍 | 口口m | |||||||
