![[list:title]](/uploads/allimg/180721/1-1PH1113932.jpg)

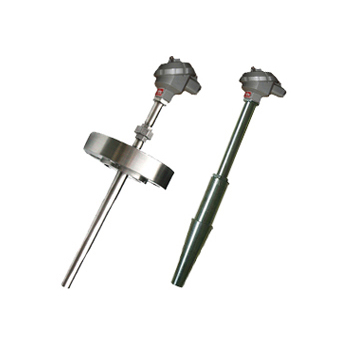

WRNG高溫高壓熱電偶適合于石油、化工等過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
1.主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
2.型號及規格:
| 型 號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材料 | 規格 Lxl |
| WRNG-430 | K | 0～800 | ＜ 180S | 1Cr18Ni9Ti | 380x150 430x200 480x250 530x300 580x350 630x400 680x450 |
| WRN2G-430 | |||||
| WREG-430 | E | 0～600 | |||
| WRE2G-430 | |||||
| WRNG-440 | K | 0～800 | |||
| WRN2G-440 | |||||
| WREG-440 | E | 0～600 | |||
| WRE2G-440 |
(2) 保護管其余材質按協議訂貨；
(3) 型號 430 為防水式，型號 440 為隔爆式。
3.保護管材質及選用:
| 材 質 | 使用溫度℃ | 特 點 及 用 途 |
| 1Cr18Ni9Ti | -200～800 | 具有高溫耐蝕性，通常為一般耐熱鋼使用 |
| 304 | -200～800 | 低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用 |
| 316 | -200～750 | 低碳含量，具有良好耐晶間通常作為耐熱鋼使用 |
| 316L | -200～750 | 超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用 |
| GH2520 | -200～1000 | 具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
| GH3030 | 0～1100 | 鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用 |
4.套管形式選擇
法蘭可選擇 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。
| 代 號 | N | M | D | d | D1 | D2 |
| A | M20x1. 5 (NPT1/2) | NPT1 ″ | Φ34 | Φ9 | Φ23 | Φ18 |
| B | NPT11/4 ″ | Φ45 | Φ9 | Φ28 | Φ23 |
5.法蘭型號及規格:
法蘭標準代號:
| 標 準 代 號 | 文 件 編 號 |
| 中 國 國 家 標 準 | GB9112-9131-88 |
| 中國化工部標準 | HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ） |
| 中國機械部標準 | JB/T74-90-94 （ JB81-82-59 ） |
| 美 國 標 準 | ASME/ANSI B16 ． 5-88 |
| 德 國 標 準 | DIN 2628-2638-1975 |
| 日 本 標 準 | JIS2201-1796 |
6.法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
8、選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例 A ：高溫高壓隔爆熱電偶 K 型 1 級 保護管 A 級型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
