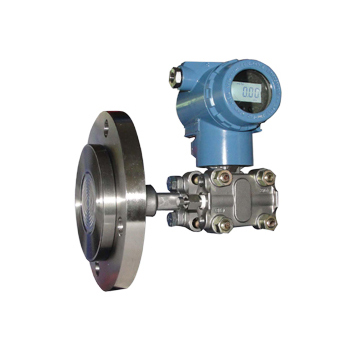

JP-3851/1151LT單法蘭液位變送器是引進國外先進技術和設備的變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上結合了目前國內流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，單法蘭液位變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
一、測量原理：
JP-3851/1151LT單法蘭液位變送器是根據壓力感應原理（液體靜壓與高度成比例）,通過液體的密度不變和壓力的變化而計算出當前液體的高度。
單法蘭液位變送器可以直接安裝在敞口的管道或容器上，由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。
二、技術參數：
1.模擬型法蘭式液位變送器的特點：
①精度高、穩定性好；
②量程、零點外部連續可調；
③正遷移可達500%、負遷移可達600%；；
④標準二線制，24V供電，4～20mA輸出；
⑤阻尼可調、耐過壓，固體傳感器設計，無機械可動部件、維修量少；
⑥重量輕（2.4kg），小型化（166mm總高）；
⑦全系列統一結構、互換性強；
⑧接觸介質的膜片材料可選，單邊抗過壓強；
⑨低壓澆鑄鋁合金殼體，使用壽命長；
2.智能型法蘭式液位變送器的特點：
①測量性能，用于壓力、差壓、液位、流量測量；
②數字精度：±0.05%，模擬精度：±0.75%±0.1%F.S，全性能：±0.25%F.S；
③穩定性：0.25% 60個月；
④量程比：100：1，測量速率：0.2S；
⑤小型化（2.4kg）全不銹鋼法蘭，易于安裝；
⑥過程連接與其它產品兼容，實現佳測量；
⑦采用H合金護套的傳感器，實現了優良的冷、熱穩定性；
⑧采用16位計算機的智能變送器；
⑨標準4-20mA，帶有基于HART協議的數字信號，遠程操控；
⑩支持向現場總線與基于現場控制的技術的升級。
三、法蘭與膜片：

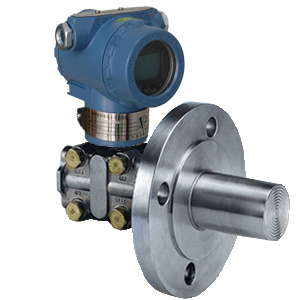

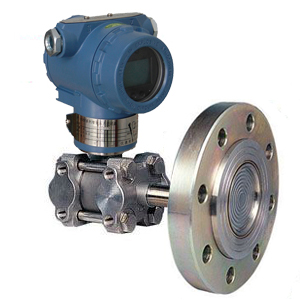

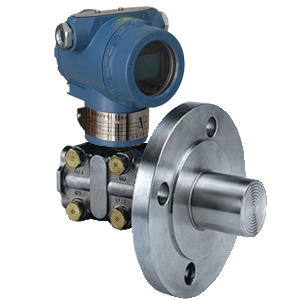

JP-3851/1151LT單法蘭式液位變送器 ,可對各種容器進行液位和密度測量，有平法蘭和插入式法蘭供選擇，法蘭有3英寸或4英寸，規格有1501b和3001b的法蘭，也可根據用戶定制法蘭，法蘭膜片材料可選。

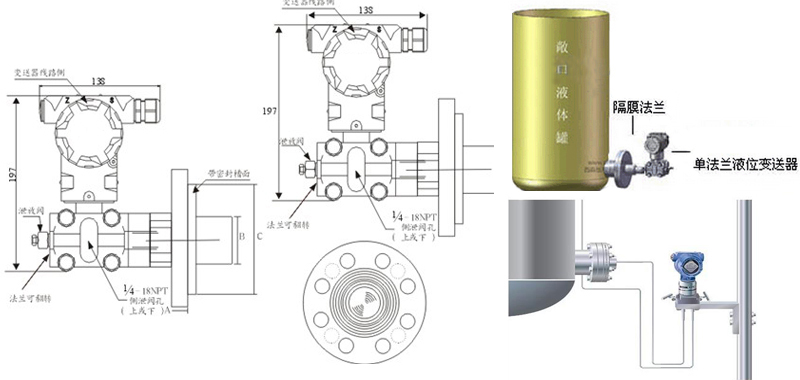

四、單法蘭液位變送器尺寸圖及安裝示意圖：
五、單法蘭液位變送器選型表：
| 外 形 | 插入筒長度 | 法蘭規格 | 膜片材質 | 代 碼 |
 |
平 | DN80 | 316L | A0 |
| 哈氏合金C | C0 | |||
| 鉭 | E0 | |||
| DN100 | 316L | B0 | ||
| 哈氏合金C | D0 | |||
| 鉭 | F0 | |||
 |
50mm | DN80 | 316L | A2 |
| 哈氏合金C | C2 | |||
| DN100 | 316L | B2 | ||
| 哈氏合金C | D2 | |||
 |
100mm | DN80 | 316L | A4 |
| 哈氏合金C | C4 | |||
| DN100 | 316L | B4 | ||
| 哈氏合金C | D4 | |||
 |
150mm | DN80 | 316L | A6 |
| 哈氏合金C | C6 | |||
| DN100 | 316L | B6 | ||
| 哈氏合金C | D6 |
四、單法蘭液位變送器尺寸圖及安裝示意圖：
五、單法蘭液位變送器選型表：
| 代 碼 | 說 明 | ||||||||
| JP-3851/1151LT | 單法蘭式液位變送器（大工作壓力2.5MPa） | ||||||||
|
量程范圍 |
|||||||||
| 4 | 0-4～40KPa | ||||||||
| 5 | 0-40～250KPa | ||||||||
| 6 | 0-0.16～1.0MPa | ||||||||
| 輸出信號 | E | 4～20mA | |||||||
| S | 4～20mA+ HART協議 | ||||||||
| 法蘭與膜片 | 法蘭規格、插入筒長度、膜片材質 | ||||||||
| A0 | (3〞) DN80、平、316LSST | ||||||||
| A2 | (3〞) DN80、50mm、316LSST | ||||||||
| A4 | (3〞) DN80、100mm、316LSST | ||||||||
| A6 | (3〞) DN80、150mm、316LSST | ||||||||
| B0 | (4〞) DN100、平、316LSST | ||||||||
| B2 | (4〞) DN100、50mm、316LSST | ||||||||
| B4 | (4〞) DN100、100mm、316LSST | ||||||||
| B6 | (4〞) DN100、150mm、316LSST | ||||||||
| C0 | (3〞) DN80、平、哈氏C-276 | ||||||||
| C2 | (3〞) DN80、50mm、哈氏C-276 | ||||||||
| C4 | (3〞) DN80、100mm、哈氏C-276 | ||||||||
| C6 | (3〞) DN80、150mm、哈氏C-276 | ||||||||
| D0 | (4〞) DN100、平、哈氏C-276 | ||||||||
| D2 | (4〞) DN100、50mm、哈氏C-276 | ||||||||
| D4 | (4〞) DN100、100mm、哈氏C-276 | ||||||||
| D6 | (4〞) DN100、150mm、哈氏C-276 | ||||||||
| E0 | (3〞) DN80、平、鉭 | ||||||||
| F0 | (4〞) DN100、平、鉭 | ||||||||
| 結構材質 | 法蘭和接頭 | 排氣閥 | 隔離膜片 | ||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | ||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | ||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | ||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | ||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||
| 壓力等級 | A | PN1.0 | |||||||
| B | PN2.5 | ||||||||
| 附加選項 | M1 | 0～100%線性指示表 | |||||||
| M2 | LED顯示表 | ||||||||
| M3 | LCD顯示表 | ||||||||
| B1 | 管裝彎支架 | ||||||||
| B2 | 板裝彎支架 | ||||||||
| B3 | 管裝平支架 | ||||||||
| D1 | 側面泄放閥在壓力室上部 | ||||||||
| D2 | 側面泄放閥在壓力室下部 | ||||||||
| C1 | 1/2NPT錐管螺紋接頭 | ||||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 | ||||||||
| d | 隔爆型dⅡBT4 | ||||||||
| i | 本安型iaⅡCT6 | ||||||||
