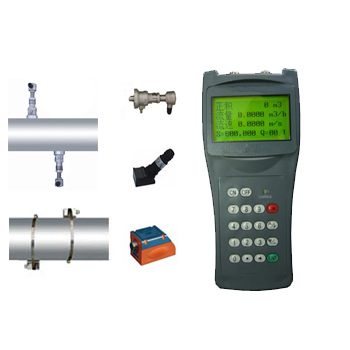

JP-LUF200S手持式超聲波流量計采用外夾式傳感器，手持式顯示表，以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。
一、產品特點：
1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；
2、高精度測量：線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；
3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；
4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；
5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
二、技術參數：
1、技術指標：
| 項 目 | 性 能 、 參 數 | ||||||
| 線 性 度 | 0.5% | ||||||
| 重 復 性 | 0.2% | ||||||
| 準 確 度 | 優于±1%,流速＞0.03m/s | ||||||
| 響應時間 | 0～999秒,使用者任選 | ||||||
| 流速范圍 | ±32m/s | ||||||
| 管段尺寸 | 15mm～6000mm | ||||||
| 測量單位 |
米,英尺,立方米,升,立方英尺,美國加侖,英國加侖,油桶,美 國液體桶,英國液體桶, 美國兆加侖,使用者指定單位 |
||||||
| 累 積 器 | 7位正、負、凈累積器 | ||||||
| 液體種類 | 各種能傳導超聲波的單一均勻的液體 | ||||||
| 安 全 性 | 設置值的鎖定，更改數據需解鎖 | ||||||
| 顯 示 | 4×8中文或4×16英文 | ||||||
| 通訊接口 | RS-232，波特率75-57600，同時兼容富士超聲波流量計,也應用戶的要求兼容其它產品 | ||||||
| 傳 感 器 | 標配為M1型,另有其它4種可供選擇 | ||||||
| 傳感器電纜 | 標準為5m×2,也可加長為10m×2 | ||||||
| 電 源 | 3節AAA內置Ni-H電池,每次充滿電可持續工作12小時,AC100V-240V的適配器 | ||||||
| 數據記錄 | 內置數據記錄儀可記錄2000行數據 | ||||||
| 手動累積器 | 7位,按鍵即可開始用于校準 | ||||||
| 外殼材料 | 阻燃ABS | ||||||
| 外形尺寸 | 210×90×30mm | ||||||
| 主機重量 | 500g(1.2 lbs)包括電池 | ||||||
| 2、固定一體式可配的傳感器： | |||||||
| 傳感器的選擇 | 手持式顯示表的特點 | ||||||
| 外夾式傳感器（-30～90℃） |
 |
1.體積小 重量輕：體積:210×90×30mm,重量僅為0.5kg； 2. 高精度測量：測量精度優于±1%,線性度0.5%,重復性精度0.2% 3.測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量 4.大屏幕液晶顯示：可同時顯示累積流量，瞬時流量，流速，工作狀態等。 5.內置數據記錄器 內置數據記錄器，空間為24K字節，可以存儲2000行的測量數據。 6.非接觸式測量：將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量。 |
|||||
|
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000 |
|||||||
| 高溫外夾式傳感器 |
 |
||||||
|
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000； 溫度范圍：-30～160℃. |
|||||||
| 插入式傳感器（-30～160℃） |
 |
||||||
|
TL-1標準型； TCL-2加長型； DN80～DN6000 |
|||||||
|
三、超聲波流量計選型表： |
|||||||
| JP-LUF200 | 超聲波流量計 | ||||||
| 儀表類型 | G | 管道式（同時提供通徑DN） | |||||
| D | 固定一體式 | ||||||
| F | 分體式 | ||||||
| S | 手持式 | ||||||
| B | 便攜式 | ||||||
| 傳感器形式 | T | 外夾式 | |||||
| H | 高溫外夾式 | ||||||
| C | 插入式 | ||||||
| 顯示表形式 | W | 壁掛式 | |||||
| S | 盤裝式 | ||||||
| D | 防爆式 | ||||||
