JP-LDEF分體式電磁流量計

產品優勢：

合作客戶：

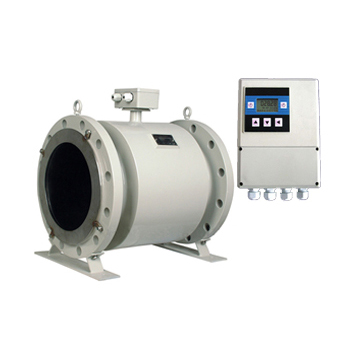

JP-LDEF分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。

一、產品特點：

1、適用于導電率大于5цs/cm導電流體的體積流量測量。

2、測量管內無活動及阻流部件、壓力損失小；

3、具有不同材質的襯里和電極有良好的防腐性能；

4、不受介質、密度、粘度、溫度、壓力和導電率的影響；

5、低頻矩形波勵磁、不易受干擾性、能穩定可靠；

6、轉換器耗能低、安裝簡單方便、用戶不需調試。

二、技術參數：

1.儀表口徑：DN15～DN600(法蘭連接式)、DN300～DN3000(插入式)

2.精度等級：法蘭式：0.5%、1.0%；插入式：2.5%

3.被測介質：一般液體、腐蝕性液體、含雜質的液體（導電）

4.流速范圍：0.5～10m/s

5.襯里材質：聚氨脂、氯丁橡膠、聚四氟等；

6.電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等；

7.連接方式：法蘭夾裝、法蘭連接等；

8.介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）；

9.公稱壓力：1.0Mpa～32 Mpa；

10.防護等級：IP65、IP68；

11.防爆標志：ExibBT4；

12.工作電壓：220VAC、24VDC。

13.執行標準：JB/T9248-1999(電磁流量傳感器)

14.檢定規程：JJG1033-2007(電磁流量計檢定規程)

三、襯里的選擇：

內襯材料名稱	性能與適用范圍	符號	耐溫
氯丁橡膠	1、有好的彈性，高度的扯斷力，耐磨性能好； 2、耐一般低濃度酸、堿、鹽介質的腐蝕； 3、不耐氧化介質的腐蝕。 4、適合水、污水、弱磨損性的泥漿礦漿。	CR	＜60℃
聚氨酯橡膠	1、耐磨性能強。 2、耐腐蝕性能較差。 3、適合中性強磨損的礦漿、煤漿、泥漿	PU	＜60℃
聚四氟乙烯	1、是化學性能穩定的一種塑料； 2、能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿等劑。 3、不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。	F4	＜120℃
聚全氟乙丙烯	同F(xiàn)4，耐磨性、抗負壓能力高于F4。	F46	＜120℃

四、電極的選擇：

電極材料	耐腐能力及適用范圍
316不銹鋼	弱腐蝕性液體，如：生活用水、工業用水、原水、井水、城市污水等
哈氏合金B(yǎng)	鹽酸（濃度＜10%）非氧化性酸、氫氧化鈉（濃度＜50%）, 一切濃度的氫氧化氨堿溶液、磷酸、有機酸
哈氏合金C	混酸、鉻酸與硫酸的混合物、氧化性鹽類（如Fe+++、Cu++++）、海水、磷酸、有機酸
鈦	鹽（如：氯化物/鎂/鋁/鈣/銨/鐵等）、鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水、濃度＜50%的氫氧化鉀、氫氧化銨、氫氧化鋇鹽溶液
鉭	鹽酸（濃度＜40%）、稀硫酸和濃硫酸（不含發煙硫酸）二氧化氯、氯化鐵、次氯酸、氰化鈉、乙酸等硝酸（含發煙硝酸）等氧化酸、溫度低于80℃的王水
鉑	幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸）
碳化鎢	紙漿、污水等，能抗固體顆粒干擾

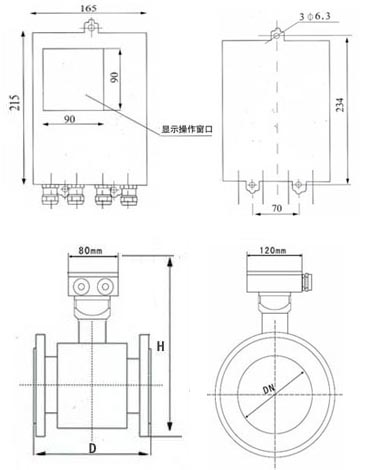

五、電磁流量計外形尺寸圖：

通徑（DN）	L （mm）	H （mm）	通徑（DN）	L （mm）	H （mm）
15	200	299	200	350	517
20	200	304	250	400	585
25	200	312	300	500	627
32	200	321	350	500	681
40	200	340	400	500	741
50	200	353	450	550	779
65	200	369	500	550	834
80	200	375	600	600	725
100	250	404	700	700	810
125	250	432	800	800	920
150	300	461	900	900	1020
200	350	517	1000	1000	1120

六、電磁流量計流量范圍表：

口徑（DN）	流量范圍3/h	口徑（DN）	流量范圍3/h	口徑（DN）	流量范圍3/h
15	0.4～6.0	150	40～600	700	900～12000
20	0.6～12	200	60～1000	800	1000～16000
25	1.0～15	250	100～1600	900	1200～20000
32	1.0～25	300	160～2500	1000	1600～25000
40	2.5～40	350	200～3000	1200	2500～30000
50	4～60	400	250～4000	1400	3000～50000
65	6～120	450	300～5000	1600	4000～60000
80	10～160	500	400～6000	1800	5000～80000
100	16～250	550	500～8000	2000	6000～100000
125	25～400	600	6000～10000	2200	7000～120000

七、電磁流量計選型表：

JP-LDE	電磁流量計
口徑	15	DN15
	20	DN20
	…	…
	2600	DN2600
安裝方式		Y	一體式
		F	分體式式
輸出信號			I	4～20mA
			H	4～20mA+HART協議
			F	頻率
			R	RS485通訊
襯里材質				N	氯丁橡膠（65℃以下）
				F	聚四氟乙烯（160℃以下）
				P	聚氟乙烯（70℃）
電極材質					3L	316L
					HB	哈氏合金B(yǎng)
					HC	哈氏合金C
					Ti	鈦
					Ta	鉭
					By	鉑銥合金
壓力等級						1	PN1.6
						2	PN2.5
						4	PN4.0
						6	PN6.3
						9	PN16
供電方式							D	DC 24V
							A	AC 220V
附加選項								C	插入式
								B	防爆（ExII CT6）
