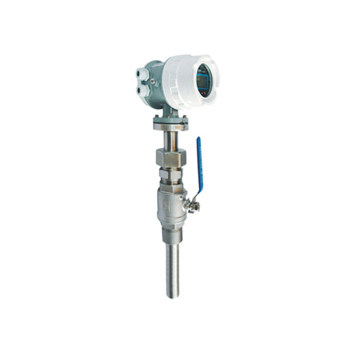

JP-LDEC插入式電磁流量計用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體，特別適用于大口徑的管道測量。
JP-LDE電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
一、產品特點：
1、適用于導電率大于5цs/cm導電流體的體積流量測量。
2、測量管內無活動及阻流部件、壓力損失??；
3、具有不同材質的襯里和電極有良好的防腐性能；
4、不受介質、密度、粘度、溫度、壓力和導電率的影響；
5、低頻矩形波勵磁、不易受干擾性、能穩定可靠；
6、轉換器耗能低、安裝簡單方便、用戶不需調試。
二、技術參數：
1.儀表口徑：DN300～DN3000
2.精度等級：法蘭式：0.5%、1.0%；插入式：2.5%
3.被測介質：一般液體、腐蝕性液體、含雜質的液體（導電）
4.流速范圍：0.5～10m/s
5.襯里材質：聚氨脂、氯丁橡膠、聚四氟等；
6.電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等；
7.連接方式：法蘭夾裝、法蘭連接等；
8.介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）；
9.公稱壓力：1.0Mpa～32 Mpa；
10.防護等級：IP65、IP68；
11.防爆標志：ExibBT4；
12.工作電壓：220VAC、24VDC。
13.執行標準：JB/T9248-1999(電磁流量傳感器)
14.檢定規程：JJG1033-2007(電磁流量計檢定規程)
三、襯里的選擇：
| 內襯材料名稱 | 性能與適用范圍 | 符號 | 耐溫 |
| 氯丁橡膠 |
1、有好的彈性，高度的扯斷力，耐磨性能好； 2、耐一般低濃度酸、堿、鹽介質的腐蝕； 3、不耐氧化介質的腐蝕。 4、適合水、污水、弱磨損性的泥漿礦漿。 |
CR | ＜60℃ |
| 聚氨酯橡膠 |
1、耐磨性能強。 2、耐腐蝕性能較差。 3、適合中性強磨損的礦漿、煤漿、泥漿 |
PU | ＜60℃ |
| 聚四氟乙烯 |
1、是化學性能穩定的一種塑料； 2、能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿等劑。 3、不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
F4 | ＜120℃ |
| 聚全氟乙丙烯 | 同F4，耐磨性、抗負壓能力高于F4。 | F46 | ＜120℃ |
四、電極的選擇：
| 電極材料 | 耐腐能力及適用范圍 |
| 316不銹鋼 | 弱腐蝕性液體，如：生活用水、工業用水、原水、井水、城市污水等 |
| 哈氏合金B |
鹽酸（濃度＜10%）非氧化性酸、氫氧化鈉（濃度＜50%）, 一切濃度的氫氧化氨堿溶液、磷酸、有機酸 |
| 哈氏合金C | 混酸、鉻酸與硫酸的混合物、氧化性鹽類（如Fe+++、Cu++++）、海水、磷酸、有機酸 |
| 鈦 |
鹽（如：氯化物/鎂/鋁/鈣/銨/鐵等）、鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水、 濃度＜50%的氫氧化鉀、氫氧化銨、氫氧化鋇鹽溶液 |
| 鉭 |
鹽酸（濃度＜40%）、稀硫酸和濃硫酸（不含發煙硫酸） 二氧化氯、氯化鐵、次氯酸、氰化鈉、乙酸等 硝酸（含發煙硝酸）等氧化酸、溫度低于80℃的王水 |
| 鉑 | 幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸） |
| 碳化鎢 | 紙漿、污水等，能抗固體顆粒干擾 |
五、電磁流量計流量范圍表：
|
口徑 （DN） |
流 量 范 圍 （m）3/h |
口徑 （DN） |
流 量 范 圍 （m）3/h |
口徑 （DN） |
流 量 范 圍 （m）3/h |
| 15 | 0.4～6.0 | 150 | 40～600 | 700 | 900～12000 |
| 20 | 0.6～12 | 200 | 60～1000 | 800 | 1000～16000 |
| 25 | 1.0～15 | 250 | 100～1600 | 900 | 1200～20000 |
| 32 | 1.0～25 | 300 | 160～2500 | 1000 | 1600～25000 |
| 40 | 2.5～40 | 350 | 200～3000 | 1200 | 2500～30000 |
| 50 | 4～60 | 400 | 250～4000 | 1400 | 3000～50000 |
| 65 | 6～120 | 450 | 300～5000 | 1600 | 4000～60000 |
| 80 | 10～160 | 500 | 400～6000 | 1800 | 5000～80000 |
| 100 | 16～250 | 550 | 500～8000 | 2000 | 6000～100000 |
| 125 | 25～400 | 600 | 6000～10000 | 2200 | 7000～120000 |
六、電磁流量計安裝示意圖：
| 注意事項 | 圖例 | |||||||||||||||||||
|
1.水平直管道的安裝 保證流量計的前直管段≥5D，后直管段≥3D |
 |
|||||||||||||||||||
|
2.擴管的安裝： 對于小口徑大流量，擴管安裝，同時保證流量計的前直管 段≥5D，后直管段≥2D |
 |
|||||||||||||||||||
|
3.縮管的安裝： 對于大口徑小流量，縮管安裝，同時保證流量計的前直管 段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
4.前后有彎管的安裝： 對于流量計前后有彎管的安裝，應保證流量計的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
5.閥 應將閥安裝在流量計的上游，同時保證流量計的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
6.泵 應將泵安裝在流量計的上游，同時保證流量計的前直管段≥15D，后直管段≥5D |
 |
|||||||||||||||||||
|
7.支管進總管 對于流量計前端有兩個支管進總管時，應保證流量計的前直管段≥30D，后直管段≥3D |
 |
|||||||||||||||||||
| 七、電磁流量計選型表： | ||||||||||||||||||||
| JP-LDE | 電磁流量計 | |||||||||||||||||||
|
口徑 （mm） |
15 | DN15 | ||||||||||||||||||
| 20 | DN20 | |||||||||||||||||||
| … | … | |||||||||||||||||||
| 2600 | DN2600 | |||||||||||||||||||
| 安裝方式 | Y | 一體式 | ||||||||||||||||||
| F | 分體式式 | |||||||||||||||||||
| 輸出信號 | I | 4～20mA | ||||||||||||||||||
| H | 4～20mA+HART協議 | |||||||||||||||||||
| F | 頻率 | |||||||||||||||||||
| R | RS485通訊 | |||||||||||||||||||
| 襯里材質 | N | 氯丁橡膠（65℃以下） | ||||||||||||||||||
| F | 聚四氟乙烯（160℃以下） | |||||||||||||||||||
| P | 聚氟乙烯（70℃） | |||||||||||||||||||
| 電極材質 | 3L | 316L | ||||||||||||||||||
| HB | 哈氏合金B | |||||||||||||||||||
| HC | 哈氏合金C | |||||||||||||||||||
| Ti | 鈦 | |||||||||||||||||||
| Ta | 鉭 | |||||||||||||||||||
| By | 鉑銥合金 | |||||||||||||||||||
| 壓力等級 | 1 | PN1.6 | ||||||||||||||||||
| 2 | PN2.5 | |||||||||||||||||||
| 4 | PN4.0 | |||||||||||||||||||
| 6 | PN6.3 | |||||||||||||||||||
| 9 | PN16 | |||||||||||||||||||
| 供電方式 | D | DC 24V | ||||||||||||||||||
| A | AC 220V | |||||||||||||||||||
| 附加選項 | C | 插入式 | ||||||||||||||||||
| B | 防爆（ExII CT6） | |||||||||||||||||||
八、插入式電磁流量計安裝注意事項：
1、直管段要求：傳感器安裝上游直管段不低于5D（D：管徑），下游直管段不低于2D；
2、安裝方式：
（1）垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
（2）傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
3、插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。
