![[list:title]](/uploads/allimg/180722/1-1PH2091S5.jpg)

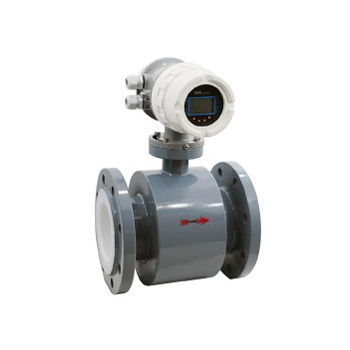

JP-LDE系列智能防腐電磁流量計采用四氟襯里，根據測量介質選擇適合相應電極用來測量酸、堿、鹽等腐蝕性導電液體的體積流量。防腐電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
一、防腐電磁流量計產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術SMT，具有自檢和自診斷功能；
二、主要技術數據：
整機和傳感器技術數據
電極的選擇
三、JP-LDE系列智能型防腐電磁流量計參考流量范圍:
四、電磁流量計選型表：
五、電磁流量計安裝 示意圖及注意事項：
| 執行標準 | JB／T 9248~1999 | ||||
| 公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、1000、1200、1400、1600、 1800、2000、2200、2400、2600、2800、3000 |
||||
| 高流速 | 15m／s | ||||
| 精確度 | DNl5～DN600 | 示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s | |||
| DN700~DN3000 | 示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S | ||||
| 流體電導率 | ≥5uS／cm | ||||
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
| 環境溫度 | 傳感器 | -25℃- +60℃ | |||
| 轉換器及一體型 | -10℃- +60℃ | ||||
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯F46、加網PFA | ||||
| 高流體溫度 | 一體型 | 70℃ | |||
| 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃訂貨時注明 | |||
| 聚氨酯襯里 | 80℃ | ||||
| 聚四氟乙烯襯里 | 100℃；150℃訂貨時注明 | ||||
| 聚全氟乙丙烯F46 | |||||
| 加網PFA | |||||
| 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||
| 電極刮刀機構 | DN300—DN3000 | ||||
| 連接法蘭材料 | 碳鋼 | ||||
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
| 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | ||||
| 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
| 其他傳感器、一體型流量計和分離型轉換器 | IP65 | ||||
| 間距分離型 | 轉換器距離傳感器一般不超過100m | ||||
轉換器技術數據
|
||||||||||||||||||||||||||||||||||||||||||||
襯里的選擇
|
||||||||||||||||||||||||||||||||||||||||||||
進口保護法蘭和接地法蘭或接地環的選擇
|
|||||||
電極的選擇
| 電極材料 | 耐蝕及耐磨性能 |
| 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
| 哈氏合金B | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
| 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐蝕大為降低。 |
| 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質包括沸點的鹽酸、硝酸和l 50℃以下的硫酸的腐蝕。在堿中刁；耐蝕。 |
| 鉑／鈦合金 | 幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
| 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
三、JP-LDE系列智能型防腐電磁流量計參考流量范圍:
|
口徑 （DN） |
流 量 范 圍 （m）3/h |
口徑 （DN） |
流 量 范 圍 （m）3/h |
口徑 （DN） |
流 量 范 圍 （m）3/h |
| 15 | 0.4～6.0 | 150 | 40～600 | 700 | 900～12000 |
| 20 | 0.6～12 | 200 | 60～1000 | 800 | 1000～16000 |
| 25 | 1.0～15 | 250 | 100～1600 | 900 | 1200～20000 |
| 32 | 1.0～25 | 300 | 160～2500 | 1000 | 1600～25000 |
| 40 | 2.5～40 | 350 | 200～3000 | 1200 | 2500～30000 |
| 50 | 4～60 | 400 | 250～4000 | 1400 | 3000～50000 |
| 65 | 6～120 | 450 | 300～5000 | 1600 | 4000～60000 |
| 80 | 10～160 | 500 | 400～6000 | 1800 | 5000～80000 |
| 100 | 16～250 | 550 | 500～8000 | 2000 | 6000～100000 |
| 125 | 25～400 | 600 | 6000～10000 | 2200 | 7000～120000 |
四、電磁流量計選型表：
| JP-LDE | 電磁流量計 | ||||||||||||||||||||||||
|
口徑 （mm） |
15 | DN15 | |||||||||||||||||||||||
| 20 | DN20 | ||||||||||||||||||||||||
| … | … | ||||||||||||||||||||||||
| 2600 | DN2600 | ||||||||||||||||||||||||
| 安裝方式 | Y | 一體式 | |||||||||||||||||||||||
| F | 分體式式 | ||||||||||||||||||||||||
| 輸出信號 | I | 4～20mA | |||||||||||||||||||||||
| H | 4～20mA+HART協議 | ||||||||||||||||||||||||
| F | 頻率 | ||||||||||||||||||||||||
| R | RS485通訊 | ||||||||||||||||||||||||
| 襯里材質 | N | 氯丁橡膠（65℃以下） | |||||||||||||||||||||||
| F | 聚四氟乙烯（160℃以下） | ||||||||||||||||||||||||
| P | 聚氟乙烯（70℃） | ||||||||||||||||||||||||
| 電極材質 | 3L | 316L | |||||||||||||||||||||||
| HB | 哈氏合金B | ||||||||||||||||||||||||
| HC | 哈氏合金C | ||||||||||||||||||||||||
| Ti | 鈦 | ||||||||||||||||||||||||
| Ta | 鉭 | ||||||||||||||||||||||||
| By | 鉑銥合金 | ||||||||||||||||||||||||
| 壓力等級 | 1 | PN1.6 | |||||||||||||||||||||||
| 2 | PN2.5 | ||||||||||||||||||||||||
| 4 | PN4.0 | ||||||||||||||||||||||||
| 6 | PN6.3 | ||||||||||||||||||||||||
| 9 | PN16 | ||||||||||||||||||||||||
| 供電方式 | D | DC 24V | |||||||||||||||||||||||
| A | AC 220V | ||||||||||||||||||||||||
| 附加選項 | C | 插入式 | |||||||||||||||||||||||
| B | 防爆（ExII CT6） | ||||||||||||||||||||||||
五、電磁流量計安裝 示意圖及注意事項：
| 注意事項 | 圖例 | |||||||||||||||||||
|
1.水平直管道的安裝 保證流量計的前直管段≥5D，后直管段≥3D |
 |
|||||||||||||||||||
|
2.擴管的安裝： 對于小口徑大流量，擴管安裝，同時保證流量計的前直管 段≥5D，后直管段≥2D |
 |
|||||||||||||||||||
|
3.縮管的安裝： 對于大口徑小流量，縮管安裝，同時保證流量計的前直管 段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
4.前后有彎管的安裝： 對于流量計前后有彎管的安裝，應保證流量計的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
5.閥 應將閥安裝在流量計的上游，同時保證流量計的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
6.泵 應將泵安裝在流量計的上游，同時保證流量計的前直管段≥15D，后直管段≥5D |
 |
|||||||||||||||||||
|
7.支管進總管 對于流量計前端有兩個支管進總管時，應保證流量計的前直管段≥30D，后直管段≥3D |
 |
|||||||||||||||||||
