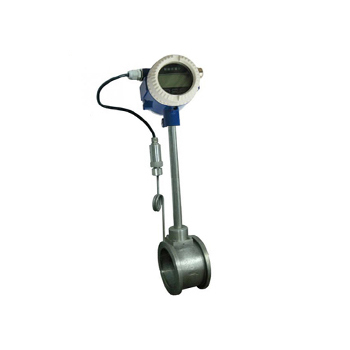

JP-LUGBC帶溫壓補償一體式渦街流量計

產品優勢：

合作客戶：

JP-LUGBC溫壓補償一體化渦街流量計主要用于工業管道介質流體的流量測量,特別是氣體和蒸氣等需要補償?shù)慕橘|(zhì)。它將流量傳感器與溫度傳感器、壓力傳感器結合到一起，表頭帶補償積算公式。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。

溫壓補償一體式渦街流量計參數能長期穩定，采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量。

一體式渦街流量計VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

為提高渦街流量計的耐高溫及抗振動性能，新近開發出了JPLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。

在實際應用中，往往大流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀表并非工作在它的佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

一、渦街流量計測量原理：

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。

假設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，以下關系式：

（1）f=SrU1/d=SrU/md

式中U1--旋渦發生體兩側平均流速，m/s；

　　　　 Sr--斯特勞哈爾數；

　　　　 m--旋渦發生體兩側弓形面積與管道橫截面面積之比

管道內體積流量qv為

(2)qv=πD2U/4=πD2mdf/4Sr

(3)K=f/qv=[πD2md/4Sr]-1

式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。

K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為：

式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；

Pn，P--分別為標準狀態下和工況下的壓力，Pa；

Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；

Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。

由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。

二、渦街流量計技術參數：

1.測量介質：氣體、液體；

2.口徑規格 DN10～DN300；

3.流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；

正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3

4.測量精度 1.0級 1.5級；

5.被測介質溫度:常溫–25℃～100℃；

6.高溫–25℃～150℃ -25℃～250℃；

7.輸出信號脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；

8.脈沖占空比約50%,傳輸距離為100m；

9.脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；

10.儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃；

11.材質：不銹鋼、碳鋼；

12.電源 DC24V或鋰電池3.6V；

13.防爆等級本安型iaIIbT3-T6；

14.防護等級 IP65。

三、渦街流量計選型表：

JP-LUG	智能渦街流量計
口徑	10	DN10
	20	DN20
	…	…
	1500	DN1500
安裝方式		B	對夾式
		L	法蘭連接式
		C	插入式
補償方式		無	無補償
		BC	溫度壓力補償
		W	單溫度補償
		Y	單壓力補償
測量介質			Y	液體
			Q	氣體
			Z	蒸汽
溫度范圍				T1	常溫型（120℃以下）
				T2	高溫型（250℃以下）
壓力等級					P1	常壓～1.6MPa
					P2	2.5MPa
					P3	4.0MPa
本體材質						A	碳鋼
						B	304不銹鋼
						C	316不銹鋼
供電方式							D	兩線制DC24V 4～20mA
							H	兩線制DC24V 4～20mA+HART協議
							C	電池供電
附加選項								R	RS485 MODBUS通訊協議
								M	脈沖輸出
								B	防爆（ExII CT6）
