渦輪流量計
當前位置：首頁>產品中心>流量?jī)x表系列>渦輪流量計
![[list:title]](/uploads/allimg/180722/1-1PH2100G0.jpg)

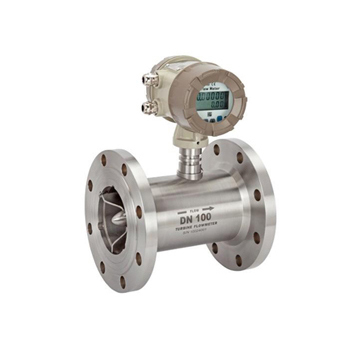

JP-LWGY液體渦輪流量計
產品優勢：
合作客戶：
JP-LWGY型渦輪流量計是一種流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
JP-LWGY液體渦輪流量計是的一種基于力矩平衡原理，屬于速度式的流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量計傳感器可以應用于制藥行業。
一、工作原理：
流體流經液體渦輪流量計表體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。
二、產品特點：
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可達到高精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

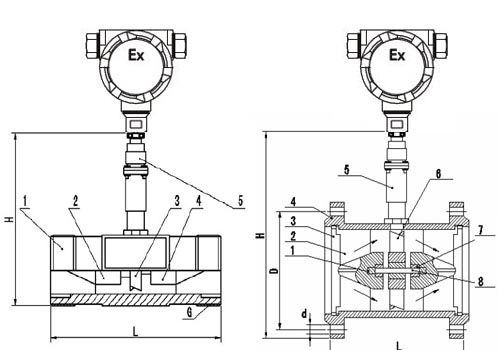

三、液體渦輪流量計外形尺寸圖：
|
通徑 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 4 | 295 | 145 | ||||||||||
| 6 | 330 | 145 | ||||||||||
| 10 | 450 | 165 | ||||||||||
| 15 | 75 | 173 | ||||||||||
| 25 | 100 | 180 | ||||||||||
| 40 | 140 | 178 | ||||||||||
| 50 | 150 | 252 | ||||||||||
| 80 | 200 | 287 | ||||||||||
| 100 | 220 | 322 | ||||||||||
| 150 | 300 | 367 | ||||||||||
| 200 | 360 | 415 | ||||||||||
|
四、液體渦輪流量計流量范圍及耐壓等級： |
||||||||||||
|
儀表口徑 （mm） |
正常流量范圍 （m3/h） |
擴展流量范圍 （m3/h） |
常規耐受壓力 （MPa） |
特制耐壓等級（MPa） （法蘭連接方式） |
||||||||
| DN4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 | ||||||||
| DN6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 | ||||||||
| DN10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 | ||||||||
| DN15 | 0.6～6 | 0.4～8 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 | ||||||||
| DN20 | 0.8～8 | 0.45～9 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 | ||||||||
| DN25 | 1～10 | 0.5～10 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 | ||||||||
| DN32 | 1.5～15 | 0.8～15 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 | ||||||||
| DN40 | 2～20 | 1～20 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 | ||||||||
| DN50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 | ||||||||
| DN125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
| DN150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
| DN200 | 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 | ||||||||
|
五、渦輪流量計選型表： |
||||||||||||
| JP-LWGY | 液體渦輪流量計 | |||||||||||
|
口徑 （mm） |
4 | DN4 | ||||||||||
| 10 | DN10 | |||||||||||
| … | … | |||||||||||
| 200 | DN200 | |||||||||||
| 安裝方式 | D | 法蘭式 | ||||||||||
| L | 螺紋式（DN4～DN80） | |||||||||||
| J | 插入式 | |||||||||||
| 表體材質 | 4 | 304不銹鋼 | ||||||||||
| 6 | 316不銹鋼 | |||||||||||
| 供電方式 | D | 兩線制DC24V 4～20mA | ||||||||||
| H | 兩線制DC24V 4～20mA+HART協議 | |||||||||||
| C | 鋰電池供電 | |||||||||||
| 壓力等級 | P1 | 常壓～1.6MPa | ||||||||||
| P2 | 2.5MPa | |||||||||||
| P3 | 4.0MPa | |||||||||||
| P4 | chao高壓訂貨時說明 | |||||||||||
| 附加選項 | R | RS485 MODBUS通訊協議 | ||||||||||
| M | 脈沖輸出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
