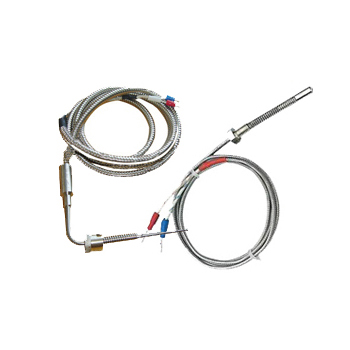

WR□T-01型壓簧式固定熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。與顯示儀表等配套使用，可直接測量 0～400℃ 范圍內的溫度。
壓簧式固定熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠出機、輕紡、食品等工業。
一、結構原理：
WRET-01型壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。
二、安裝方法：
WRET-01型壓簧式固定熱電偶是將其固定安裝在被測物體上面，先將連接螺栓擰緊在被測物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，后擰上鎖緊卡套。
壓簧式熱電偶系列具有各種連接：螺釘式、卡帽壓簧式、活動螺母緩沖簧式、墊圈式等多種形式。
三、型號規格與參數說明：
| 型號 | 分度號 | 測溫范圍 ℃ | 熱響應時間 t0.5s | 保護管材料 |
| WRET-01 | E | 0～400 | ＜5 | 1Cr18Ni9Ti、304、316 |
| WRNT－01 | K | 0～1000 | ＜5 | |
| 規 格 | 連接螺栓 l2 mm | |||
| 總長 Lmm | 保護管lmm | |||
|
1000 1500 2000 2500 3000 3500 4000 |
30 60 |
35 或 70 | ||
2.總長和插深；
3.探頭直徑。
