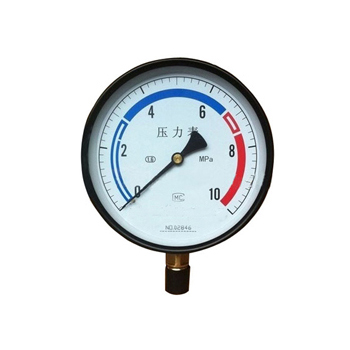

Y系列一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對鋼合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
一、一般壓力表結構原理：
儀表的測量系統由接頭、彈簧和傳動機構組成。通過指針指示儀表讀數。
二、技術參數：
1.測量元件：彈簧管；
2.使用工作溫度：-40℃～70℃，相對溫度不大于 85%；
3.儀表執行標準：GB/T1226-2001；
4.一般壓力表的型號表示：
三、Y系列一般壓力表外形尺寸圖：
| 型號 | 精度等級 | 測量范圍 Mpa | 結構特點 | 接頭螺紋 |
| Y-60 | 2.5 |
0～0.1、0～0.16、0～0.25、 0～0.4、0～0.6、0～1.0、 0～1.6、0～2.5、0～4.0、 0～6.0、0～10、0～16、 0～25、0～40、0～60、 -0.1～0、-0.1～0.06、 -0.1～0.15、-0.1～0.3、 -0.1～0.5、-0.1～0.9、 -0.1～1.5、-0.1～2.4 |
徑向 | M14×1.5 |
|
Y-100 Y-150 Y-200 |
1.6 | M20×1.5 | ||
| Y-60Z | 2.5 | 軸向 | M14×1.5 | |
|
Y-100Z Y-150Z |
1.6 | M20×1.5 | ||
| Y-60ZT | 2.5 | 軸向帶前邊 | M14×1.5 | |
|
Y-100ZT Y-150ZT |
1.6 | M20×1.5 | ||
|
Y-100TQ Y-150TQ |
徑向帶前邊 |

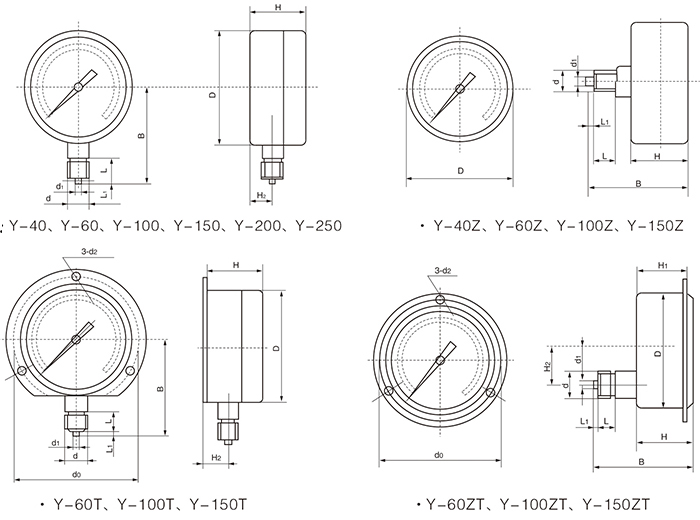

三、Y系列一般壓力表外形尺寸圖：
| 型 號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y-40 | Φ40 | M10*1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y-40Z | 40 | 24 | 0 | ||||||||
| Y-60 | Φ60 | M14*1.5 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y-60Z | 58 | 30 | 0 | ||||||||
| Y-60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y-60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y-100 | Φ100 | M20*1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y-100Z | 85 | 44 | 30 | ||||||||
| Y-100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y-100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y-150 | Φ150 | 115 | 48 | 18 | |||||||
| Y-150Z | 92 | 47 | 30 | ||||||||
| Y-150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y-150ZT | 92 | 47 | Φ5.5 | 41 | 30 | ||||||
| Y-200 | Φ200 | 147 | 50 | 18 | |||||||
| Y-250 | Φ250 | 167 | 50 | 18 |

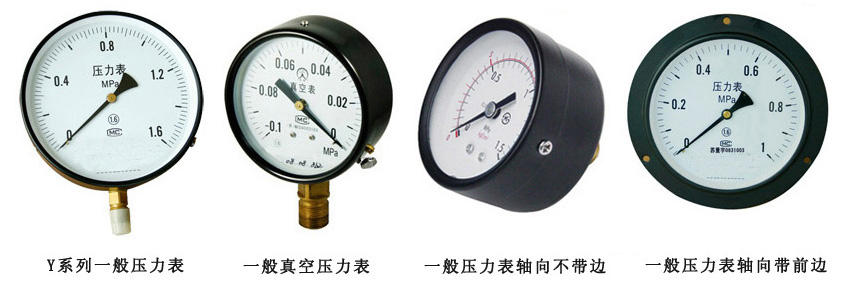

Y-40/60/100/150/250系列一般壓力表
Y-40/60/100/150/250Z系列軸向壓力表
Y-40/60/100/150/250T系列軸向帶邊壓力表
Z-40/60/100/150/250系列真空壓力表
Y-40/60/100/150/250Z系列軸向壓力表
Y-40/60/100/150/250T系列軸向帶邊壓力表
Z-40/60/100/150/250系列真空壓力表
