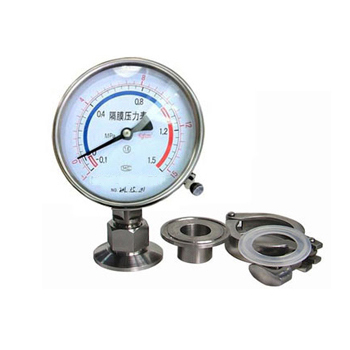

Y-60/100/150MC衛生型隔膜壓力表是以卡箍式安裝全不銹鋼衛生級的隔膜壓力表。適用于測量高粘度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚的場合壓力檢測時，采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。適用于啤酒、飲料等食品與制藥行業。
一、衛生型隔膜壓力表結構原理：
衛生型隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形—位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力儀表指示的壓力就近于被測介質的壓力值。
二、材質的選擇：
1.隔膜材料：0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L)；蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑料(F4)。
2。法蘭材料：不銹鋼0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。
3、隔膜液的選擇
(保證隔膜表使用可靠性，應根據不同用途選擇合適的密封液。)
三、 型號表示及測量范圍:
四、壓力表選型表：
| 工作液體名稱 | 隔膜裝置溫度范圍(℃) | 用 途 |
| 甘油水溶液 | -5~100 | 食品介質用 |
| 硅油(低粘度) | -30~100 | 一般介質用 |
| 硅油(高粘度) | -10~200 | 高溫介質用 |
| 氟油 | -30~150 | 氫、氧介質用 |
| 備 注：如對密封液有特殊要求請與公司協商訂做。 | ||
三、 型號表示及測量范圍:
| 型 號 | 形 式 | 量程上限值 (MPa) | |
| 配不銹鋼壓力表 | 配耐震壓力表 | ||
| Y-60B/Z/MC | YN-60/MC | 卡箍式 | 0.6～2.5 |
| Y-100B/Z/MC | YN-100/MC | 0.4～2.5 | |
| Y-1500B/Z/MC | YN-150/MC | ||
| Y-100B/Z/MN | YN-100/MN | 0.4～2.5 | |
| Y-150B/Z/MN | YN-150/MN | 螺母式 | |
| Y-100B/Z/MH | YN-100/MH | 矩形法蘭式(均質機用) | 10～60 |
四、壓力表選型表：
| Y | 壓力表 | ||||
|
儀表類型 （可復選） |
E | 膜盒 | |||
| N | 耐震 | ||||
| X | 電接點 | ||||
| 表盤直徑 | 60 | 直徑ф60mm | |||
| 100 | 直徑ф100mm | ||||
| 150 | 直徑ф150mm | ||||
| 儀表材質 | 無 | 普通型 | |||
| B | 全不銹鋼 | ||||
|
隔離器選擇 （隔膜壓力表） |
ML | 螺紋式 | |||
| MF | 敞開法蘭式 | ||||
| MG | 工字法蘭式 | ||||
| GL | 角形法蘭式 | ||||
| RL | 軟管連接式 | ||||
| MC | 卡盤連接衛生型 | ||||
|
附加選項 （連接器選擇） |
YL | 硬管連接器 | |||
| RL | 軟管連接器 | ||||
| GL | 角形連接器 | ||||
| SR | 散熱器 | ||||
| ZN | 阻尼器 | ||||
